一、單相交流電的過電壓、欠電壓繼電保護應用案例

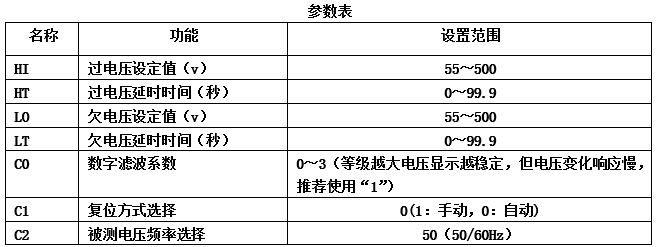

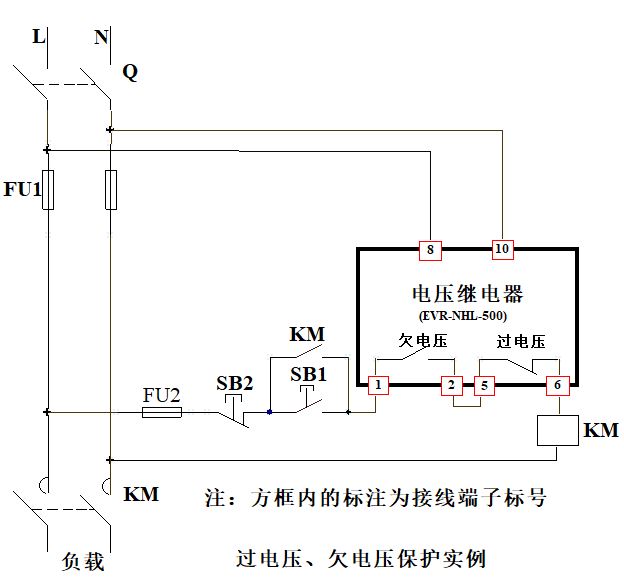

單相數顯過電壓、欠電壓繼電器典型應用如下圖所示，圖中所用型號無需輔助工作電源，電壓測量范圍55～500V（如測量0～500V，需選配置輔助電源的型號），過電壓、欠電壓整定值及動作延時可通過繼電器面板設定，其輸出繼電器獨立控制，圖中過電壓、欠電壓觸點串聯使用，當檢測到過電壓、欠電壓或失電時觸點斷開，接觸器線圈失電，斷開負載電源，從而保證負載電源的電壓始終在正常范圍內。
二、單相交流電的電流、電壓一體保護應用案例

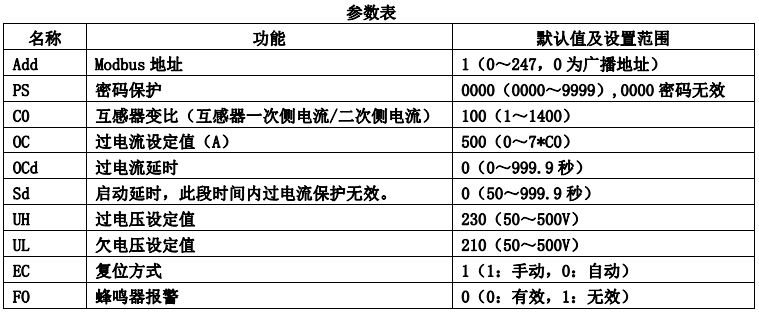

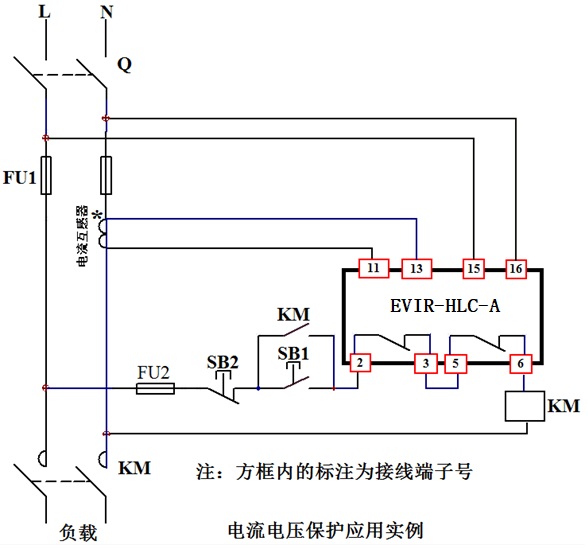

單相數顯電流、電壓一體保護器典型應用如下圖所示，被測電流超過7A需配置電流互感器，最大檢測電流可達9999A，電壓檢測范圍55～500V，可實現單相過電流、過電壓、欠電壓保護，各整定值可通過面板設定，其輸出電流、電壓繼電器獨立控制，圖中過電流、電壓保護觸點串聯使用，當檢測到電流或電壓異常時觸點斷開，接觸器線圈失電，斷開負載電源，達到負載保護的目的。
三、三相交流電的過電壓、欠電壓繼電保護應用案例

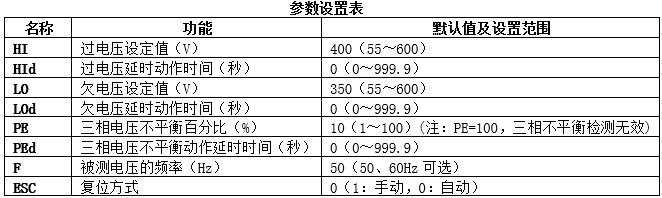

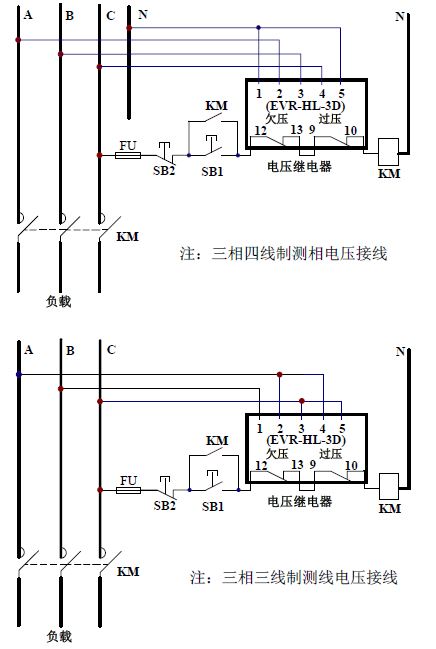

三相數顯過電壓、欠電壓繼電器典型應用如下圖所示，具有過電壓、欠電壓、缺相、相序和三相不平衡等檢測功能。圖中所用型號無需輔助工作電源，電壓測量范圍55～500V（如測量0～500V，需選配置輔助電源的型號），過電壓、欠電壓整定值及動作延時可通過繼電器面板設定，其輸出繼電器獨立控制，圖中過電壓、欠電壓觸點串聯使用，當檢測到過電壓、欠電壓或失電時觸點斷開，接觸器線圈失電，斷開負載電源，從而保證負載電源的電壓始終在正常范圍內。
