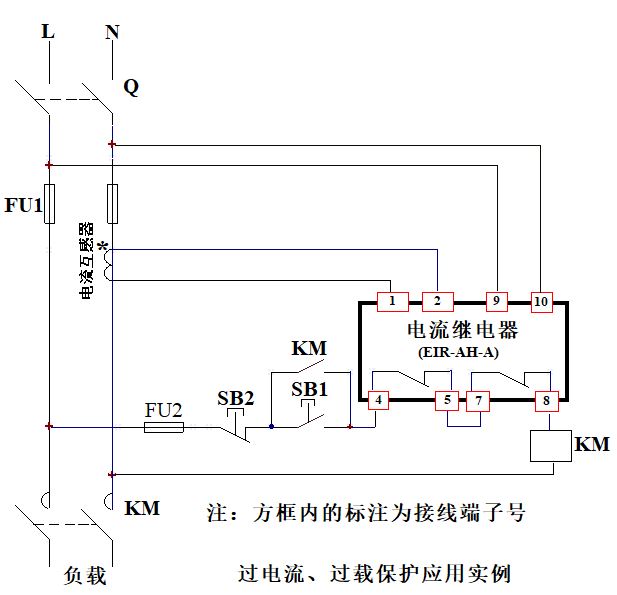

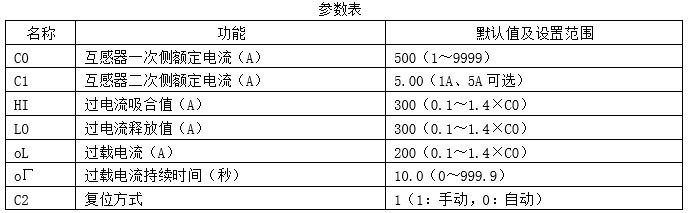

單相數顯過電流、過載繼電器典型應用如下圖所示，被測電流超過7A需配置電流互感器，繼電器可設置互感器變比，最大檢測電流可達9999A，過電流、過載整定值及動作延時可通過繼電器面板設定，其輸出繼電器獨立控制，圖中過電流、過載觸點串聯使用，當檢測到過電流或過載時觸點斷開，接觸器線圈失電，斷開負載電源，達到負載保護的目的。

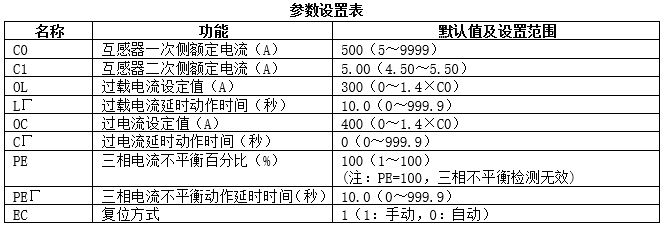

三相數顯過電流、過載繼電器典型應用如下圖所示，具有過電流、過載、缺相、三相不平衡等檢測功能。被測電流超過7A需配置電流互感器，可設置互感器變比，最大檢測電流可達9999A，過電流、過載整定值及動作延時可通過繼電器面板設定，其輸出繼電器獨立控制，圖中過電流、過載觸點串聯使用，當檢測到過電流或過載時觸點斷開，接觸器線圈失電，斷開負載電源，達到保護負載的目的。
