一、電池自動充電及保護解決方案
說明：當電池充電后電壓達到上限，電壓繼電器7/8常閉觸點斷開，中間繼電器KA斷電，停止充電，當電池電壓下降到下限，電壓繼電器7/8觸點恢復閉合,KA接通充電。如充電電流小于5A，可不用繼電器KA。如要求充電到28V停止充電，電池下降到22V恢復充電，電壓繼電器（EVR-DHL-100）修改參數如下：

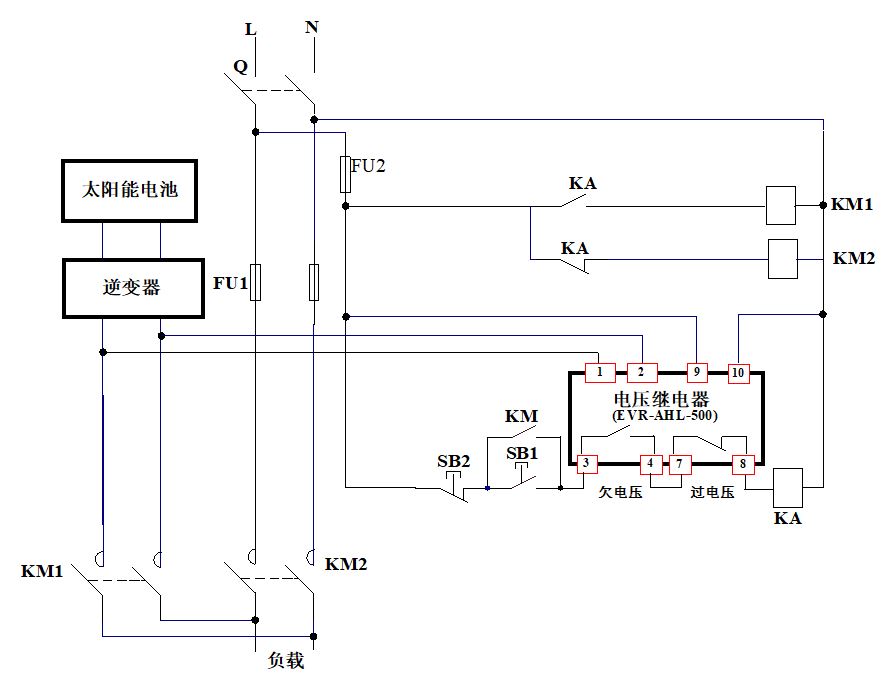

二、電池逆變電源和交流電網供電切換控制解決方案

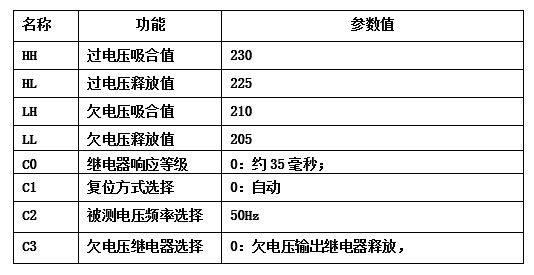

說明：在新能源應用場景中，光伏太陽能電池如供電不足需切換到交流電網供電，利用本公司的過欠電壓繼電器檢測光伏裝置輸出的電壓，判斷其電壓是否正常，自動控制光伏電池和電網切換供電，電壓繼電器（EVR-AHL-500）的1/2端檢測逆變器輸出的交流電壓，其過電壓、欠電壓參數分別設置光伏供電的電壓范圍，如電壓超過設定值可切斷光伏供電，如光伏供電范圍為210～230V主要參數設置如下：
