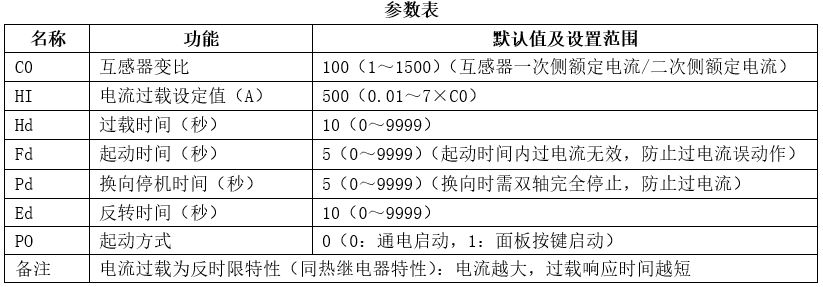

主要功能：用于雙軸撕碎機的過程控制，遇堵回轉，自動啟停，循環工作。撕碎機啟動工作開始正轉，當負載增大致電動機電流過載，雙軸先停止再反轉，反轉結束后又自動重新啟動正轉，若反轉過程中過載則立即停機再正轉。如此循環工作。其中過載電流、過載時間、起動防過沖延時、換向停機時間、反轉時間可設置。下面為參數表：

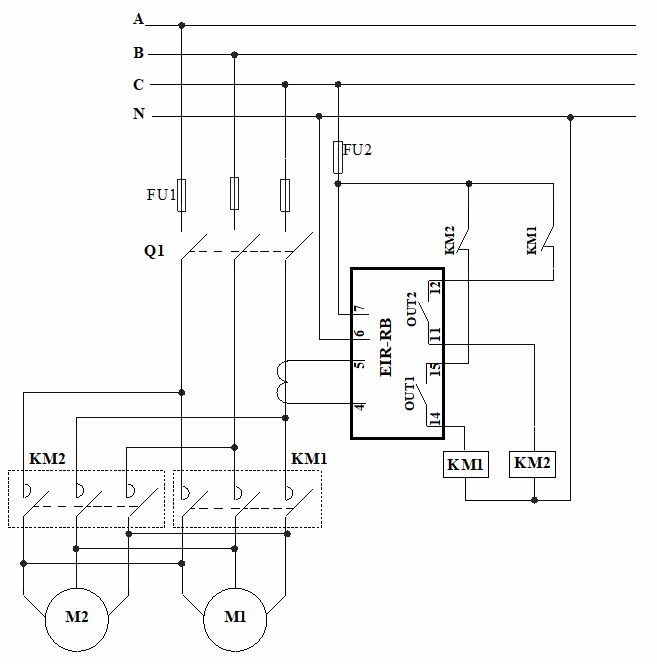

一、雙軸同步工作的解決方案
說明：圖中EIR-RB為撕碎機控制器（說明書下載），M1、M2為雙軸驅動主機，M1為正轉接觸器，KM2為反轉接觸器。起動方式選擇面板按鍵起動，按起動鍵后，M1、M2同步正轉，當撕碎機負載增大到電流上限時，M1/M2同步停止，當檢測到電流為0時，M1、M2同步反轉，反轉到設定時間后，M1、M2先停止再正轉，如此循環工作。圖中接觸器線圈電壓為220V，OUT1、OUT2觸點的額定電流為3A，如接觸器線圈吸合電流超過3A，需配中間繼電器，以增大觸點容量。 二、雙軸不同步解決方案

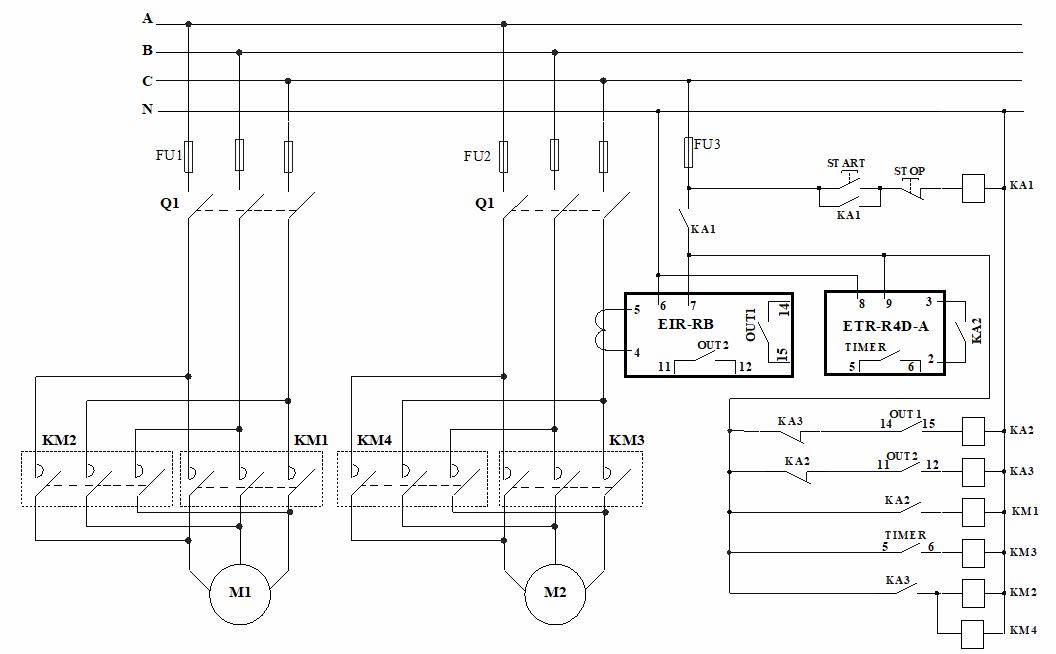

說明：圖中增加了一個定時器（型號：ETR-R4D-A,說明書下載）用于兩臺電機正轉的時間差控制，防止起動電流過大。此圖的撕碎機控制器選擇外部啟、停按鈕控制，當按下起動按鈕后，M1電機先正轉，經過延時后M2正轉，當撕碎機負載增大到電流上限時，M1/M2同步停止，當檢測到電流為0時經過停機延時，M1、M2同步反轉，反轉到設定時間后，M1、M2停止且經過停機延時后M1再正轉，經過延時后M2正轉，反轉過程中如電機過載，經過一個停機延時換到正轉。如此循環工作。
